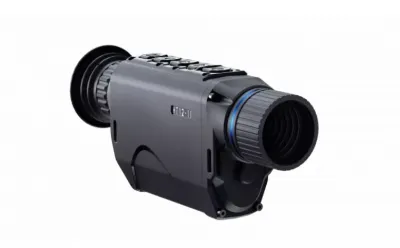

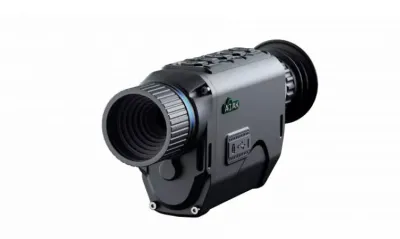

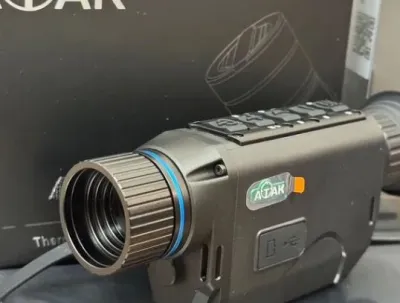

Тепловизионный монокуляр ATAK HT12-16

Тепловизионный монокуляр ATAK HT12-16 представляет собой компактное цифровое камеру-устройство с микроболометром на базе оксида ванадия, способное регистрировать тепловое излучение в диапазоне 8–14 мкм. Он объединяет высокочувствительный сенсор, адаптивный OLED-экран и встроенные средства записи и передачи данных. Универсальность конструкции позволяет вести наблюдение и съёмку в любое время суток и в сложных условиях — от густого леса до городского ландшафта.

Ключевые особенности

Высокочувствительный микроболометр для точного обнаружения

Микроболометр с шагом 12 мкм и чувствительностью менее 25 мК улавливает температурные градиенты от 0,25 °C, что позволяет выявлять объекты в плотной растительности и при низких температурах. Высокая частота обновления 50 Гц обеспечивает плавность изображения без запаздываний, что критично при слежении за быстро движущимися целями. Система калибровки со шторкой может работать в автоматическом или ручном режиме, устраняя артефакты при длительных сеансах наблюдения.

Автоматическая калибровка быстро компенсирует смену фона, а ручной режим дает оператору полный контроль над процессом, что важно при работе в сложных условиях. Стабильность работы датчика в диапазоне температур от –20 °C до +50 °C гарантирует надёжность даже в экстремальной среде. Оптимальное сочетание чувствительности и разрешения матрицы 256×192 делает этот монокуляр эффективным инструментом для поиска источников тепла на дистанциях до 800 м.

Яркий и адаптивный OLED-экран с множеством режимов отображения

Разрешение дисплея 1024×768 пикселей обеспечивает высокую детализацию изображения, даже при слежении за мелкими объектами или при быстрой смене сцены. Экран стабильно работает в широком диапазоне температур, а частота обновления устраняет эффект «размытости» при динамических сценариях. Интуитивная настройка яркости, контраста и резкости позволяет адаптировать картинку под разные погодные условия и уровень освещённости.

Пять цветовых палитр, включая «горячий красный» и «белый-горячий», помогают выделить тепловые аномалии и упростить распознавание целей. Режимы «город», «лес» и «дождь» автоматически оптимизируют параметры отображения под специфические условия окружающей среды. Все настройки сохраняются в памяти устройства, что ускоряет подготовку к работе на заранее известных территориях.

Гибкое увеличение и широкое поле зрения для динамичных задач

Оптическое увеличение 2,9× в сочетании с цифровым зумом до 23,2× позволяет быстро переключаться между обзорным режимом и детальным рассмотрением цели. Поле зрения 11×8,2° обеспечивает широкий охват пространства, что облегчает поиск в лесу и на пересечённой местности. Дискретные шаги зума ×2, ×4, ×6 и ×8 позволяют оператору точно регулировать масштаб без потери чёткости изображения.

Дальность обнаружения теплокровных животных, таких как олень или лось, достигает 800 м, что делает прибор незаменимым для охоты и охраны территории. Ручная фокусировка позволяет настраивать резкость под конкретные задачи, а баланс между оптической и цифровой кратностью обеспечивает универсальность применения. Испытания в полевых условиях подтвердили стабильность работы увеличения при любых кратностях.

Интегрированные навигационные функции и режим «Картинка в картинке»

Встроенный гироскоп и электронный компас сохраняют ориентацию оператора даже в удалённых районах, а данные о направлении выводятся поверх основного изображения, не закрывая важных участков. Функция «Hot Track» автоматически выделяет самую тёплую точку в кадре, экономя время на ручном поиске и повышая точность обнаружения целей. Режим «картинка в картинке» демонстрирует увеличенный участок в отдельном окне, сохраняя общий обзор сцены и минимизируя риск пропустить важную информацию.

Быстрое переключение между режимами и отображение показаний сенсоров делают работу более информативной и комфортной. Запись координат и показаний компаса вместе с видеоматериалом упрощает последующий анализ маршрутов и восстановление сцены. Такое сочетание аппаратных сенсоров и программных функций значительно расширяет тактические возможности аппарата.

При выборе тепловизионного монокуляра важно учитывать условия эксплуатации, а также обращать внимание на чувствительность матрицы и возможности настройки отображения для обеспечения максимальной точности.

Встроенная запись фото, видео со звуком и беспроводная передача

Монокуляр оснащён видеорекордером, записывающим видео в формате MP4 и фото в формате JPG с разрешением 1024×768 px и синхронным звуком, что позволяет сохранить полную картину событий. Автоматическая метка даты и времени в названиях файлов упрощает хронологию при анализе материалов. Встроенная память объёмом 32 ГБ вмещает сотни снимков и часы видео без необходимости сброса данных.

Передача потока по Wi-Fi через приложения Roadcam или Okcam позволяет наблюдать и управлять записью с мобильного устройства в реальном времени. Порт microHDMI обеспечивает вывод изображения на внешний монитор для совместной работы или обучения. Интерфейс USB-C совместим с ПК и внешними аккумуляторами, расширяя сценарии использования прибора в полевых условиях.

Надёжная автономность и управление питанием в любых условиях

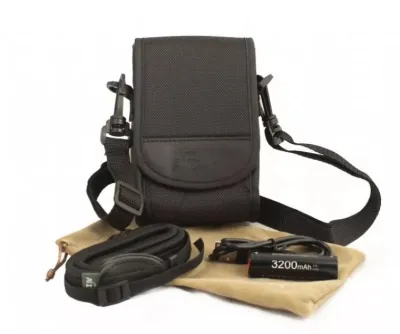

Съёмный аккумулятор 18650 поддерживает до шести часов непрерывной работы, что покрывает длительные вылазки в поле без подзарядки. Механизм быстрого доступа к батарейному отсеку позволяет заменить элемент питания одной рукой и даже в темноте. Поддержка внешнего питания через USB-C дает возможность подключить пауэрбанк или автомобильный источник энергии для ещё более длительных миссий.

Режимы энергосбережения и «спящий» режим автоматически отключают неактивные модули и продлевают время работы. Индикация уровня заряда на экране помогает планировать перерывы для подзарядки. Надёжная фиксация батареи исключает её выпадение при интенсивном движении и вибрациях.

Прочный влагозащищённый корпус и эргономичный дизайн

Корпус из авиационного алюминия и композитных материалов сочетает малый вес и высокую прочность, позволяя длительное время работать без усталости. Соответствие стандарту IP67 гарантирует защиту от пыли и погружение в воду до одного метра без риска выхода из строя. Надёжная работа в диапазоне температур от –20 °C до +50 °C делает прибор готовым к экстремальным испытаниям.

Эргономичное расположение кнопок с разными формами и штамповкой иконок обеспечивает удобное управление наощупь в темноте. Резьба 1/4″ позволяет устанавливать монокуляр на штатив для стационарного наблюдения, а компактность и шейный ремень упрощают переноску при переходах между точками. Такие конструктивные решения делают устройство универсальным спутником в любых условиях.

Технические характеристики

• Беспроводная связь

• Bluetooth - Нет
• Wi-Fi - Да


• Фокусировка -Ручная

  Габариты и вес
• Вес, кг 0.34
• Высота195 ММ
• Длина195 ММ
• Ширина70 ММ

•  Дисплей

• Исправление битых пикселейДа
• Тип дисплея ?OLED
• Картинка в картинке (PIP)Да
• Разрешение дисплея видоискателя, пикс ?1024x768
• Частота кадров, Гц50

• Дистанция

• Обнаружение автотехники (2.3м), м800
• Обнаружение человека (1.8м), м800

• Дополнительные параметры

• Встроенный баллистический калькуляторНет
• Встроенный компасДа
• ИнтерфейсUSB Type-C

• Источник питания и время работы

• Автоматическое выключениеНет
• Время работы, час6
• Количество элементов питания1
• Элемент питанияLi-ion

• Объектив

• Диаметр объектива, мм ?16

• Оптические характеристики

• Отслеживание горячих точекДа
• Диоптрийная настройка, дптр ?±5
• Поле зрения по вертикали, ° ?11.0 - 8.2
• Поле зрения по горизонтали, ° ?11 - 8.2
• Увеличение2.9 - 23.2
• Удаление выходного зрачка, мм ?20
• Цифровое увеличение, х ?2.9 - 23.2

• Основные характеристики

• Наличие цветных палитр5
• Материал Алюминий, Композитные материалы, Германиевый
• Серия ATAK HT12-16
• Тип прибора Монокуляр

• Параметры сетки и поправок

• Подсветка метки Нет

• Сенсор

• Калибровка сенсора Автоматическая, Ручная
• Разрешение сенсора ?256x192
• Температурная чувствительность, мК≤25
• Тип матрицы сенсора Неохлаждаемая
• Шаг пикселей, микрон12

• Фото, видео, аудио

• Запись звука Да
• Разрешение видео 1024x768

• Характеристики ЭОПа

• Принцип работы Цифровой

• Эксплуатация

• Cтепень влагозащиты IPIP67
• Рабочая температура, °СОт -20°C до +50°C
